ایکس ری چیست و دستگاه بازرسی چگونه کار می‌کند

ایکس‌ری یا پرتو ایکس، نوعی تابش الکترومغناطیسی است که برای تصویربرداری از داخل اجسام به کار می‌رود. در بازرسی امنیتی، دستگاه ایکس ری از تفاوت جذب این پرتو در مواد استفاده می‌کند تا تصویری از محتویات کیف، چمدان یا بسته را روی نمایشگر نشان دهد.

این تصویر به اپراتور کمک می‌کند شکل و موقعیت اجسام داخل بار را بررسی کند. میزان اطلاعات قابل مشاهده به فناوری دستگاه، شرایط بار و کیفیت تصویر وابسته است. برای شناخت کاربری درست یک اسکنر، باید نحوه تشکیل تصویر، امکانات آن و تفاوتش با سایر تجهیزات بازرسی را بشناسیم.

پرتو ایکس چه تفاوتی با نام دستگاه دارد

عبارت X-ray نام پرتو ایکس است؛ دستگاه ایکس‌ری، سامانه‌ای است که این پرتو را تولید می‌کند و برای هدف مشخصی به کار می‌گیرد. پرتو ایکس بخشی از طیف الکترومغناطیسی و از نوع یون‌ساز است؛ یعنی انرژی آن می‌تواند الکترون را از اتم جدا کند.

کاربرد این فناوری فقط بازرسی امنیتی نیست. تصویربرداری پزشکی و برخی فرایندهای کنترل کیفیت صنعتی هم از پرتو ایکس استفاده می‌کنند. با این حال، طراحی یک اسکنر بار، دستگاه تصویربرداری از انسان و سامانه کنترل کیفیت محصول متفاوت است. در این راهنما، تمرکز بر اسکنرهای بازرسی بار و چمدان است.

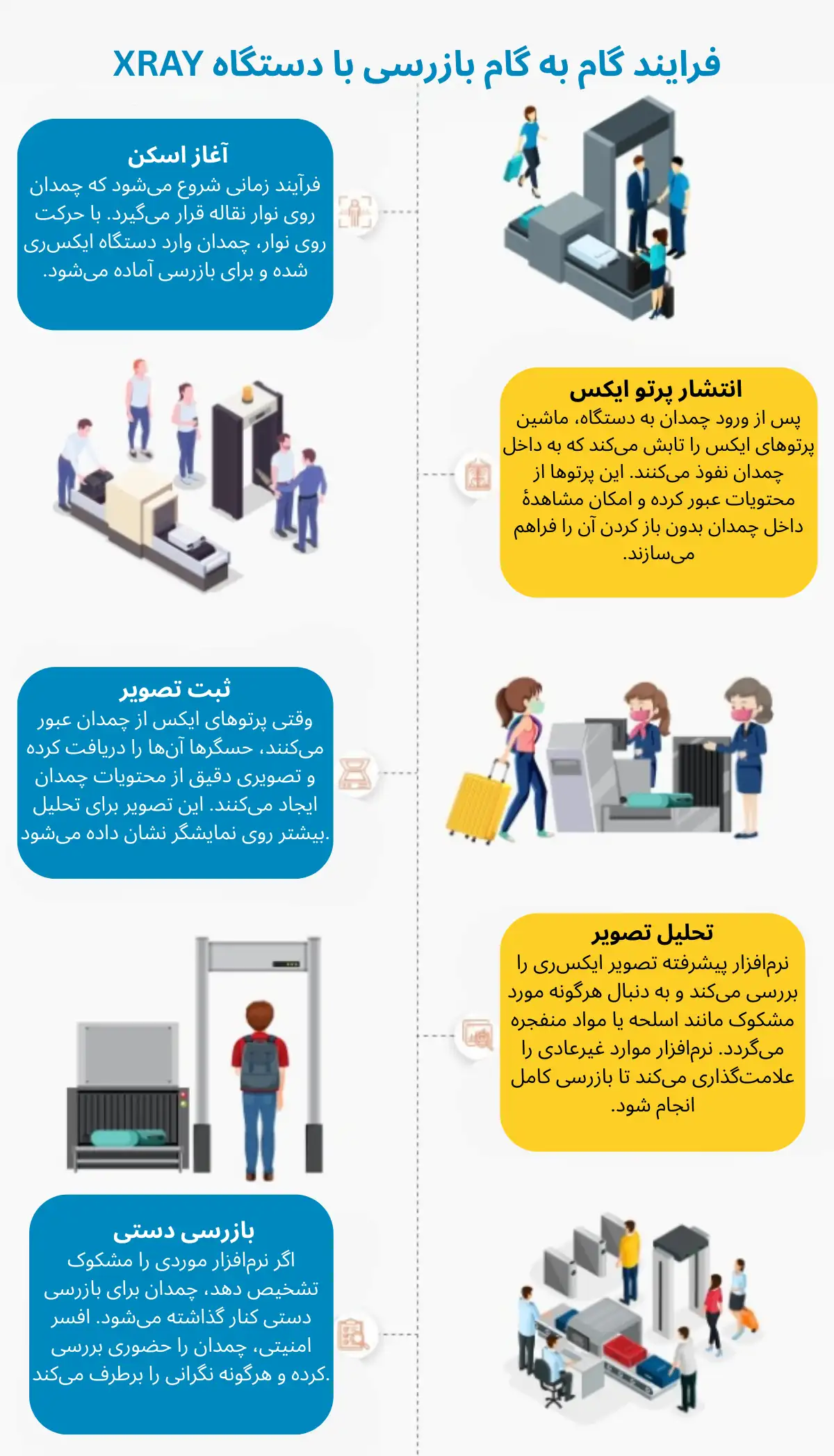

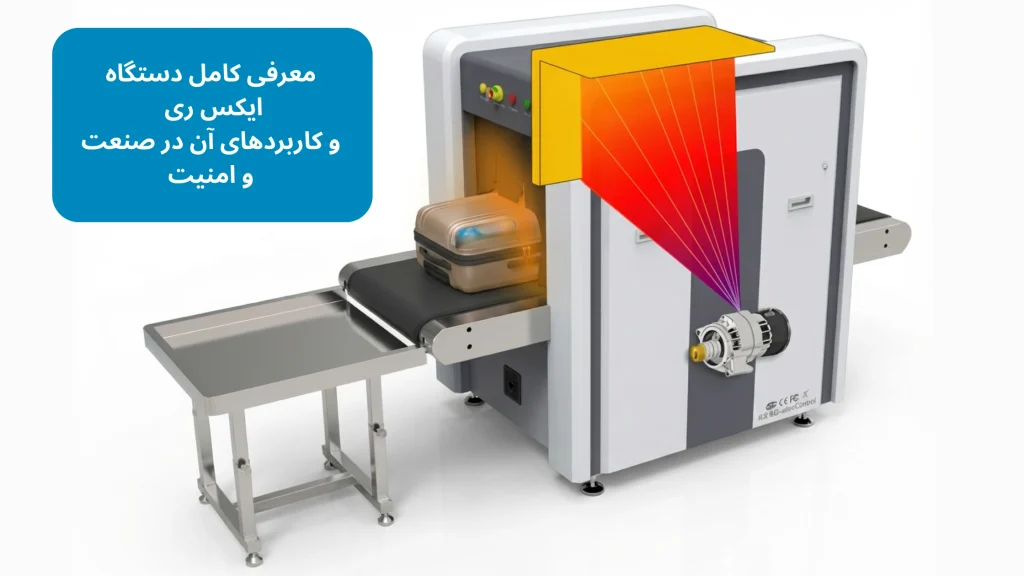

دستگاه ایکس ری بازرسی چگونه کار می‌کند

در اسکنر نوار نقاله‌ای، بار از مسیر مشخصی داخل تونل عبور می‌کند. منبع دستگاه پرتو ایکس تولید می‌کند و بخشی از این پرتو از محتویات بار می‌گذرد. مواد مختلف، با توجه به جنس، ضخامت و چگالی خود، مقدار متفاوتی از پرتو را جذب می‌کنند.

آشکارسازها پرتو عبوری را دریافت می‌کنند و سامانه پردازش، داده‌های حاصل را به تصویر تبدیل می‌کند. به این ترتیب، اپراتور می‌تواند ساختار داخلی بسته را پیش از باز کردن آن ارزیابی کند. در نمایش معمول تصویر عبوری، نواحی با جذب بیشتر تیره‌تر دیده می‌شوند؛ نمایش‌های رنگی و پردازش‌های نرم‌افزاری، اطلاعات دیگری برای بررسی فراهم می‌کنند.

اپراتور تصویر را بررسی می‌کند و درباره نیاز به بازرسی تکمیلی تصمیم می‌گیرد. وجود هشدار خودکار به امکانات همان مدل و نرم‌افزار آن وابسته است؛ هر اسکنری صرفاً با مشاهده یک جسم غیرعادی، هشدار تشخیص اختصاصی صادر نمی‌کند.

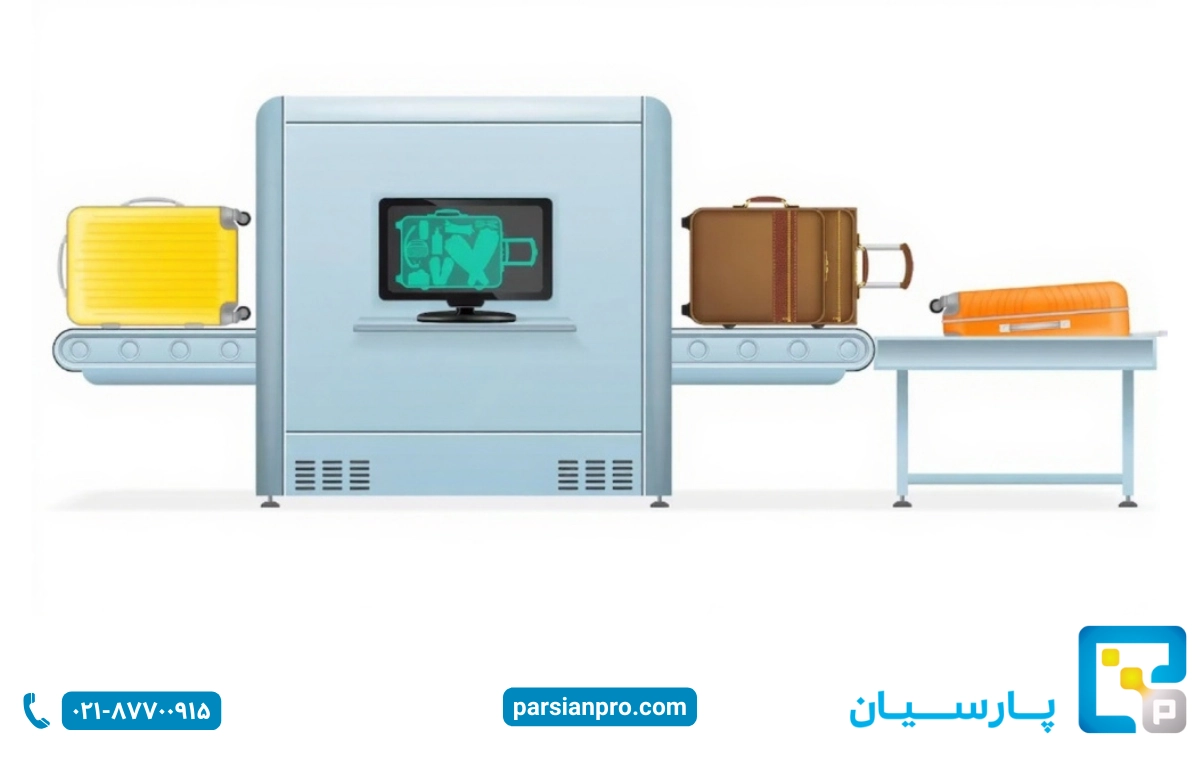

اجزای اصلی اسکنر ایکس ری بازرسی بار

در یک اسکنر محفظه‌دارِ نوار نقاله‌ای، تولید تصویر و کنترل فرایند بازرسی به همکاری چند بخش وابسته است:

• منبع پرتو ایکس، تابش موردنیاز تصویربرداری را تولید می‌کند.
• تونل و نوار نقاله، مسیر حرکت و عبور کیف یا بسته را مشخص می‌کنند.
• آشکارسازها یا دتکتورها، پرتو عبوری را دریافت و به داده قابل پردازش تبدیل می‌کنند.
• واحد پردازش تصویر، داده‌های دریافتی را برای نمایش و استفاده از امکانات نرم‌افزاری آماده می‌کند.
• نمایشگر و کنسول کنترل، امکان مشاهده تصویر و مدیریت عملیات دستگاه را به اپراتور می‌دهند.
• محفظه حفاظتی و تجهیزات ایمنی، برای محدود کردن مواجهه افراد با پرتو و کنترل وضعیت کار دستگاه در نظر گرفته می‌شوند.

پیشنهاد می‌کنیم مشخصات این بخش‌ها را در اطلاعات فنی مدل بررسی کنید. یک قابلیت عمومیِ قابل ارائه در خانواده اسکنرها، لزوماً در هر دستگاه موجود نیست.

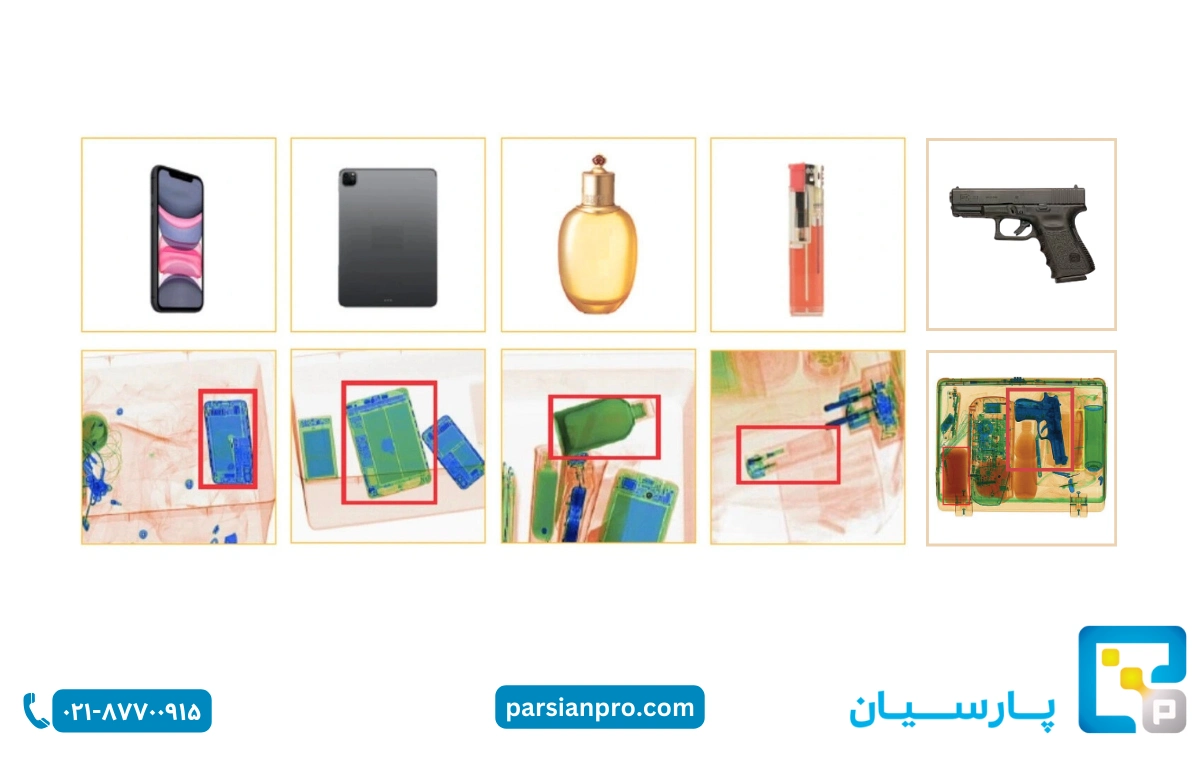

تصویر و رنگ‌های اسکنر چه اطلاعاتی می‌دهند

تصویر ایکس‌ری می‌تواند شکل اجسام، جای آن‌ها در بار و تفاوت جذب پرتو در نواحی مختلف را نشان دهد. در دستگاه‌های دارای قابلیت تفکیک مواد، رنگ‌ها به نمایش گروه‌های مواد، مانند آلی و غیرآلی، کمک می‌کنند. این رنگ‌ها، رنگ واقعی اشیا در داخل کیف نیستند.

برای تفسیر رنگ‌ها باید راهنمای همان دستگاه و حالت نمایش انتخاب‌شده را در نظر گرفت. نسبت دادن یک رنگ به یک ماده مشخص، بدون توجه به فناوری و مستندات مدل، می‌تواند به برداشت نادرست منجر شود. اپراتور باید رنگ را در کنار شکل جسم و سایر اطلاعات تصویر بررسی کند.

تفاوت دو‌انرژی و دو‌نما در دستگاه ایکس ری

دو‌انرژی یا Dual Energy به استفاده از اطلاعات دو محدوده انرژی برای تفکیک بهتر گروه‌های مواد اشاره دارد. دو‌نما یا Dual View یعنی دستگاه از جسم، دو تصویر با زاویه‌های متفاوت تهیه می‌کند تا بررسی ساختار آن برای اپراتور آسان‌تر شود.

این دو ویژگی را جداگانه در مشخصات دستگاه بررسی کنید. وجود عبارت «دو‌انرژی» به‌تنهایی، تصویربرداری از دو زاویه را ثابت نمی‌کند. همچنین دو نمای متفاوت را نباید معادل بازسازی تصویر حجمی سه‌بعدی در نظر گرفت.

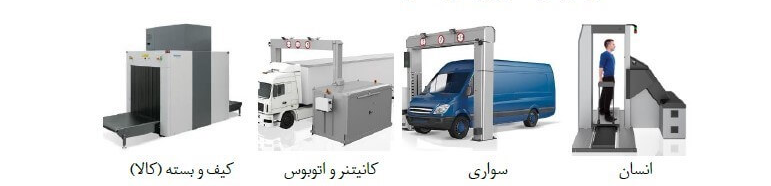

انواع دستگاه ایکس ری بر اساس نوع بار

نام محل استفاده، مانند «ایکس‌ری فرودگاه» یا «ایکس‌ری گمرک»، به‌تنهایی طراحی دستگاه را مشخص نمی‌کند. در یک محل ممکن است برای بارهای مختلف، چند نوع سامانه بازرسی لازم باشد. تقسیم‌بندی زیر برای شناخت تفاوت کاربری‌ها مفید است:

گروه دستگاه	نوع بار	تفاوت مهم در کاربری
اسکنر کیف و چمدان	وسایل همراه و بار متناسب با دهانه دستگاه	ابعاد تونل و ظرفیت نوار نقاله با بار تطبیق داده می‌شود
اسکنر بسته و بار حجیم	بسته‌های بزرگ یا اقلام پالتی در مدل‌های مناسب	اندازه تونل، ظرفیت حمل و شرایط جابه‌جایی بار اهمیت بیشتری دارد
سامانه بازرسی خودرو و کانتینر	وسیله نقلیه و محموله‌های بزرگ	طراحی مسیر اسکن و محدوده عملیاتی با اسکنر چمدان متفاوت است

یک اسکنر کوچک ورودی سازمان را نمی‌توان صرفاً با عنوان «صنعتی» برای هر محموله‌ای مناسب دانست. ابتدا نوع و ابعاد بار را مشخص کنید و سپس سراغ سامانه متناسب با آن بروید.

تفاوت ایکس ری با گیت فلزیاب و اسکنر بدن

اسکنر ایکس‌ری بار از محتویات اشیا تصویر تهیه می‌کند. گیت فلزیاب برای بررسی وجود فلز همراه افراد به کار می‌رود و مانند اسکنر بار، تصویر داخلی کیف یا چمدان را نمایش نمی‌دهد. برای بررسی این گروه تجهیزات، مشخصات گیت‌های بازرسی فلزیاب را ببینید.

سامانه بازرسی بدن هم کاربری جداگانه‌ای دارد و ممکن است از فناوری‌هایی مانند امواج میلی‌متری استفاده کند. بنابراین نمی‌توان همه دستگاه‌های بازرسی افراد را «ایکس‌ری» نامید. اسکنر محفظه‌دارِ بار برای بررسی اشیا ساخته شده و نباید برای تصویربرداری از بدن استفاده شود.

کاربردها و محدودیت‌های بازرسی با ایکس ری

کاربرد اصلی اسکنر بار، فراهم کردن تصویر برای بررسی اولیه محتویات بدون باز کردن همه بسته‌هاست. این قابلیت در ورودی سازمان‌ها، بازرسی چمدان، کنترل بسته‌های ورودی و بررسی محموله‌ها کاربرد دارد. نوع دستگاه باید با اندازه بار و فرایند بازرسی محل هماهنگ باشد.

تصویر همیشه جزئیات همه اجسام را به یک اندازه نشان نمی‌دهد. روی‌هم‌افتادگی محتویات در تصویر عبوری می‌تواند تشخیص اجسام و تمایز مواد را دشوار کند. به همین دلیل، کیفیت تصویر، امکانات نرم‌افزار و توانایی اپراتور در تفسیر آن باید در کنار هم بررسی شوند.

درباره مواد مخدر نیز، مشاهده جسم مشکوک در تصویر با تعیین ماهیت دقیق ماده یکسان نیست. برخی مدل‌ها نواحی مشکوک را علامت‌گذاری می‌کنند، اما دامنه این قابلیت باید برای همان دستگاه تأیید شود. توضیح تخصصی این موضوع در مقاله عملکرد و محدودیت تشخیص مواد مخدر با ایکس‌ری آمده است.

ایمنی اسکنر بار به چه شرایطی وابسته است

در اسکنر محفظه‌دارِ بار، حفاظ‌ها و تجهیزات ایمنی برای حفاظت از افراد در نظر گرفته می‌شوند. FDA ایستادن کنار دستگاه محفظه‌داری را که استاندارد ایمنی مربوط را رعایت می‌کند، ایمن می‌داند. این توضیح به معنی مجاز بودن ورود دست یا بدن به تونل هنگام پرتودهی نیست.

برای بهره‌برداری، وضعیت حفاظ‌ها، نصب، نگهداری و دستورالعمل همان مدل اهمیت دارند. درباره تفاوت دستگاه‌ها و نکات مربوط به اپراتور، مقاله عوارض دستگاه ایکس‌ری و ایمنی اسکنرهای بازرسی را مطالعه کنید.

چگونه کاربری دستگاه را با نیاز مجموعه تطبیق دهیم

پیشنهاد می‌کنیم پیش از مقایسه مدل‌ها، نیاز بازرسی را به‌صورت مشخص بنویسید. پرسش‌های زیر، مبنای یک درخواست فنی روشن هستند:

• چه اقلامی بازرسی می‌شوند و بزرگ‌ترین بار متعارف چه ابعاد و وزنی دارد؟
• در ساعت شلوغ، چه تعداد بار باید بررسی شود و برای آماده‌سازی و بررسی تکمیلی چه فضایی لازم است؟
• چه اطلاعات تصویری و چه امکانات نرم‌افزاری برای هدف بازرسی مجموعه موردنیاز است؟
• دستگاه در چه محیطی نصب می‌شود و شرایط دما، رطوبت و فضای کار آن چیست؟
• آموزش اپراتور، تحویل فنی، سرویس و پشتیبانی با چه شرایطی ارائه می‌شوند؟

ظرفیت جابه‌جایی بار را هم از سرعت تصمیم‌گیری اپراتور جدا بررسی کنید. پیشنهاد می‌کنیم در ارزیابی عملی، کل مسیر بازرسی از تحویل کیف تا بررسی موارد مشکوک سنجیده شود؛ عدد سرعت نوار نقاله به‌تنهایی، زمان این فرایند را نشان نمی‌دهد.

پس از مشخص شدن این نیازها، مدل‌ها و مشخصات دستگاه ایکس‌ری بازرسی را مقایسه کنید. هنگام درخواست مشاوره از هوشمند پارسیان، نوع بار، حجم مراجعه و شرایط نصب را اعلام کنید تا پیشنهاد دستگاه بر مبنای کاربری مجموعه بررسی شود.

پرسش‌های متداول

آیا همه اسکنرهای ایکس ری تصویر سه‌بعدی تولید می‌کنند

خیر. تصویر حجمی سه‌بعدی از امکانات برخی سامانه‌ها، از جمله اسکنرهای با فناوری CT است. این قابلیت را نمی‌توان صرفاً از روی دو‌انرژی یا دو‌نما بودن دستگاه نتیجه گرفت؛ روش تصویربرداری باید در مشخصات مدل آمده باشد.

آیا ایکس ری نیاز به بازرسی دستی را کاملاً حذف می‌کند

اسکنر می‌تواند برای بررسی اولیه بار استفاده شود، اما موارد مشکوک یا تصاویری که برای تصمیم‌گیری کافی نیستند، ممکن است به بررسی تکمیلی نیاز داشته باشند. روش ادامه بازرسی باید در دستورالعمل مجموعه مشخص شود.

آیا اسکنر کیف دستی برای هر بار صنعتی مناسب است

مناسب بودن دستگاه به نوع بار، ابعاد تونل، ظرفیت حمل و طراحی سامانه وابسته است. برای اقلام بزرگ یا پالتی، باید تجهیزات متناسب با همان بار بررسی شوند؛ نام «ایکس‌ری» به‌تنهایی معیار انتخاب نیست.
